Introduction to Networks - Network Representations

Network Representations

ජාලවල රූප සටහන් (Network Diagrams)  ඇදීමේදී ජාලයක් නිර්මාණය කරන විවිධ උපාංග (device and components) සහ සම්බන්දක (media)  නියෝජනය කිරීම සදහා බොහෝ විට සංකේත භාවිතා කරයි.

විශාල ජාලයක් සම්බන්ධ වන ආකාරය තේරුම් ගැනීම සඳහා මෙම ජාලවල රූප සටහන් (Network Diagrams)  විශාල පහසුවක්.

මේ වගේ network එකක පින්තුරයක් topology diagram එකක් ලෙස හදුන්වන්න පුළුවන්.

මෙම නිරූපණයන්ට අමතරව, මෙම එක් එක් උපකරණ සහ මාධ්ය එකිනෙකා සමඟ සම්බන්ධ වන ආකාරය සාකච්ඡා කිරීමේදී විෙශේෂිත පාරිභාෂිතයන් (specialized terminologies) භාවිතා කරනු ලබයි.

මතක තබා ගැනීමට වැදගත් පද:

• Network Interface Card

NIC, හෝ LAN ඇඩප්ටරය, පරිගණකයේ හෝ වෙනත් අවසාන උපාංගයක ජාලයට සම්බන්ධතාව සපයයි.  පරිගණකය සම්බන්ධ කර ඇති ජාලයට සම්බන්ධ කරන මාධ්යය (උදා: UTP cable එකක්), NIC එකට කෙලින්ම සම්බන්ධ කල යුතු වේ.

• Physical Port

මාධ්ය සම්බන්ධක උපාංගයක් .රුපයේ පෙන්නලා තියන USB සහ LAN/WAN port දිහා බලන්න. ඔයාල network cable එක plug කරන තැන තම physical port කියන්නේ.මෙතනphysical කියන එක වැදගත් මොකද අපි තවත් port වර්ග කතා කරනවා ඒ තැන්වලදී මේ port එක්ක පටලවගන්න එපා .

• Interface

එක් එක් ජාල සම්බන්ද කරන, a networking device එකක පවත්නා Specialized ports එකක් Interface එකක් ලෙස හදුන්වයි. ජාල අන්තර්සම්බන්ධනය ( network දෙකක් හෝ කිහිපයක් එකිනෙක සම්බන්ද කරන්න ) සඳහා රවුටර භාවිතා කරනු ලබන බැවින්, රවුටරය මත ඇති ports ජාල අතුරු මුහුණත් ලෙස හැඳින්වේ.ඔය වචන දෙකම එකම තැන්වල යෙදෙනවා ඒ නිසා වැඩිය හිතන්න යන්න එපා.

Topology Diagrams

ජාලය සම්බන්ධ වන ආකාරය පිළිබඳ දෘශ්ය සිතියමක් සපයයි.

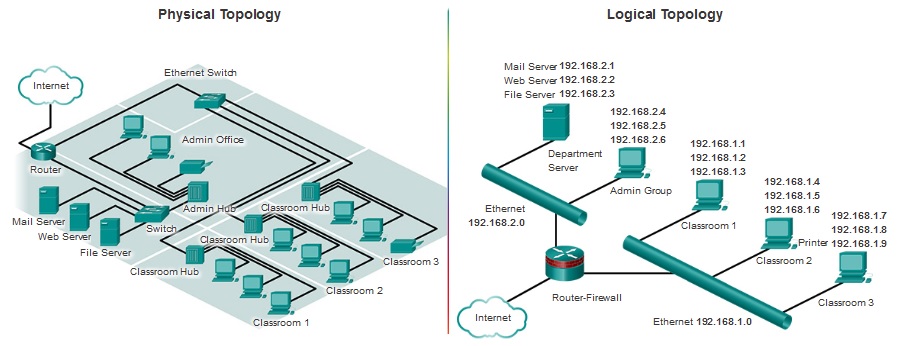

Topology Diagrams වර්ග දෙකක් ඇත,

• Physical topology diagrams

අතරමැදි උපකරණවල ( intermediary devices ) භෞතික පිහිටීම හඳුනා ගන්න භාවිතා වේ. ( උදා: අපි හිතමු බැංකුවක් ගැන , අපි network එකක් හදනවනම් බැංකුවට එකේ network device place  කරන තැන් අපි හිතන්න ඕන , counter එකට PC කියක් ත්යනවද , server එක තියන්නේ පහලම තට්ටුවේද? නැත්තම් manager ගේ කමරේද ? ඔයවගේ දේවල් අන්තර්ගත වෙලා තම මේ topoloy එක හැදිලා තියෙන්නේ )

• Logical topology diagrams

devices, ports, සහ  addressing scheme යනාදිය හඳුනා ගන්න භාවිතා වේ. ( උද: අර බැංකුවේම manager ගේ PC එකේ IP Address එක මොකක්ද ?, CCTV system එක මොන network එකේද තියෙන්නේ ? manager ට Default Gateway වෙන්නේ කොයි router එකේ මොන interface එකද ? ඔයවගේ විස්තර ඇතුලත් වෙලා තම මේක හැදෙන්නේ )

Types of Networks

Network infrastructures පහත හේතු නිසා වෙනස්වෙන්න පුළුවන් ,

• Size of the area covered ( ආවරණය කරන කලාපයේ විශාලත්වය)
• Number of users connected ( පරිශීලකයන් ගණන )
• Number and types of services available ( ලබාදෙන සේවා සහ ඒවායේ ප්‍රමාණ )
• Area of responsibility (වගකීම )

Most common types of network infrastructures

Local Area Network (LAN)

 කුඩා භුමි ප්‍රදේශයකට සේවා සපයන ජාල මෙම ගණයට අයත් වේ.
Ex:  Small home network , Business , a Computer lab

Wide Area Network (WAN)

පුළුල් භූගෝලීය ප්රදේශයක් හරහා වෙනත් ජාලවලට ප්රවේශය ලබා දීමට භාවිත වන network infrastructure එකක් , විදුලි සංදේශ සේවා සැපයුම්කරු (telecommunications service provider) විසින් සාමාන්යයෙන් හිමිකාරීත්වය දරනු ලබයි.

Metropolitan Area Network (MAN)

LAN වලට වඩා විශාල එහෙත්  WAN වලට වඩා කුඩා භෞතික ප්රදේශයක් ආවරණය network infrastructures මෙම ගණයට අයත් වේ .
උද : පුළුල් සමාගමක ජාලයක්  (large organization)

Wireless LAN (WLAN)

LAN එකකට සමාන නමුත්, කුඩා භූගෝලීය ප්රදේශයකදී රැහැන් රහිතව පරිශීලකයින් හා End Points එකිනෙක සම්බන්ධ කරයි.

Storage Area Network (SAN)

ගොනු සේවාදායකයන්ට (support file servers )සහාය දැක්වීම සඳහා දත්ත ගබඩා කිරීම, ලබා ගැනීම හා ප්රතිගුණනය (data storage, retrieval, and replication) සැපයීම සඳහා භාවිතාවන network infrastructures මෙම ගණයට අයත් වේ


තෙවන පාඩමෙන් හමුවෙමු ...
